V230/V231D自力式壓力調節閥

產品詳情

V230D/V231D自力式壓力(差壓)調節閥由薄膜式 (活塞式)執行機構,閥體,閥座,閥芯,平衡彈簧等部件組成,是一種無需外來能源而只依靠被調介質自身壓力的變化來進行自動調節壓力的閥門,是根據力學原理,將被控介質引入執行機構產生力作用推動,控制閥芯元件上下位移達到自動調節控制,閥前或閥后恒壓或減壓的節能型產品,適用于非腐蝕性的液體,氣體,蒸汽等介質的壓力控制.廣泛用于石油,化工,冶金,輕工等工業部門及城市供熱,供暖系統。

自力式壓力(差壓)調節閥產品特點

自力式壓力(差壓)調節閥最大的特點是能在無電,無氣的場所工作,壓力設定值在運行中可隨意調整.調整范圍大,動作靈敏,密封性能好,閥芯為力平衡型結構,不平穩力小,調節比例大和壓差范圍大等特點。　

本產品有公稱壓力PN1.6,2.5,4.0；公稱通徑范圍20～300mm；使用溫度≤300℃.多種多樣的品種可供選擇.

自力式壓力(差壓)調節閥型號規格

類別	壓力控制調節閥				差壓控制調節閥
	閥后壓力調節閥		閥前壓力調節閥		差壓上升閥關閉型		差壓上升閥開啟型
	硬密封	軟密封	硬密封	軟密封	硬密封	軟密封	硬密封	軟密封
型號	V230D01	V231D01	V230D02	V231D02	V230D03	V231D03	V230D04	V231D04
規格	DN15~200

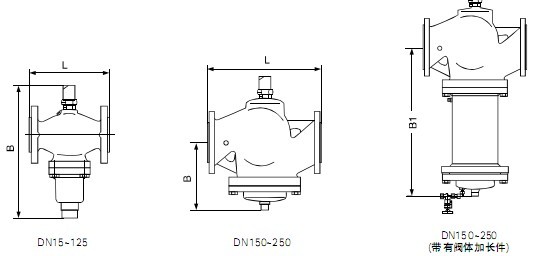

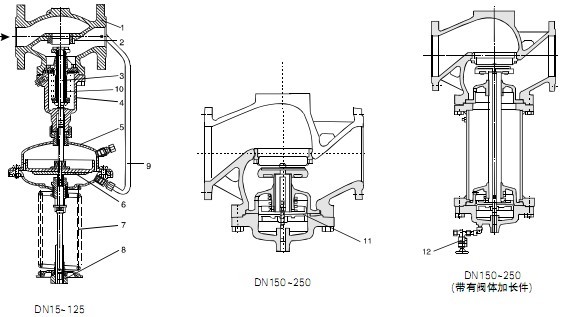

自力式壓力(差壓)調節閥主要零件材料

材料代號		C(WCB)	P(304)	R(316)
主要零件	閥體	WCB(ZG230-450)	ZG1Cr18Ni9Ti(304)	ZG1Cr18Ni12Mo2Ti(316)
	閥芯,閥座	1Cr18Ni9Ti(304)	1Cr18Ni9Ti(304)	1Cr18Ni12Mo2Ti(316)
	閥桿	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	膜片	EPDM或FKM夾纖維
	膜蓋	A3鋼鍍鋅
	填料	聚四氟乙烯,柔性石墨
	彈簧	60Si2Mn

自力式壓力(差壓)調節閥主要技術參數

公稱通徑DN(mm)			20	25	32	40	50	65	80	100	125		150		200
額定流量系數Kv			6.3	8	16	20	32	50	80	125	160		320		450
噪音衡量系數Z值			0.6	0.6	0.55	0.55	0.5	0.5	0.45	0.4	0.35		0.3		0.2
允許壓差		1.6(MPa)	1.6							1.5		1.2		1.0
		4.0(MPa)	2.0							1.5		1.2		1.0
公稱壓力(MPa)			1.6 2.5　4.0
調節精度(%)			±5
工作溫度(℃)			液體≤140；氣體≤80；冷凝器≤200；冷凝器和散熱片≤350；冷凝器和加長件≤300；
適用介質			執水,氣體,蒸汽,低粘度介質
壓力平衡元件			波紋管										滾動膜片
允許泄漏量	硬密封(L/h)		≤4×10^-4×閥額定容量
	軟密封		10氣泡/min					20氣泡/min					40氣泡/min
最高工作壓力MPa			公稱壓力(△Pmax及工作壓力與工作溫度的關系)

自力式壓力(差壓)調節閥執行機構

型號	V230D01(D03) V231D01(D03)				V230D02(D04) V231D02(D04)
有效面積cm²	32※	80※	250	630	32※	80※	250	630
壓力設定范圍MPa	0.3~1.2	0.1~0.6	0.015~0.15	0.005~0.035	0.3~1.1	0.1~0.5	0.015~0.12	0.005~0.035
壓力設定范圍MPa	0.8~1.6	0.05~0.3	0.01~0.07	0.005~0.035	1.0~1.6	0.05~0.25	0.01~0.06	0.005~0.035
保證壓力正常工作最小壓差△P MPa	≥0.05	≥0.04	≥0.01	≥0.05	≥0.05	≥0.04	≥0.01	≥0.05
允許上,下膜室間最大壓差MPa	2.0	1.25	0.4	0.15	2.0	1.25	0.4	0.15
行程mm	18	18	23	23	18	18	23	23
控制管線,接頭	銅管或鋼管10×1；卡套式接頭R1/4"
