工作介質	空氣等非腐蝕性氣體
介質溫度 ℃	≤60
工作壓力 MPa	1.0
工作壓差 MPa	-0.1～0
電源電壓	AC220V DC24V 其余規格可作特殊訂貨
使用壽命	JB/T7352-94規定
額定流量系數 KV	3.8	7.4	10.3	18.8	25.7	41
泄漏量 ml/min	按JB/T7352-94.F規定
公稱通徑 mm	15	20	25	32	40	50
功 耗（VA）	50			90

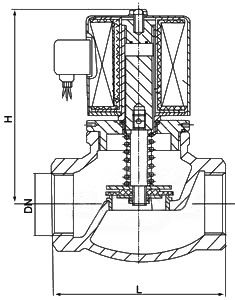

公稱通徑DN	內螺紋連接			法蘭連接
	內螺紋	外形尺寸		外形尺寸		法蘭尺寸
	G	H	L	H	L	D	D1	D2	n-d	b	f
15	1/2″	148	92	176	130	95	65	46	4-φ14	14	2
20	3/4″	148	92	181	150	105	75	56	4-φ14	16	2
25	1″	148	110	210	160	115	85	65	4-φ14	16	3
32	11/4″	182	120	221	180	140	100	76	4-φ18	18	3
40	11/2″	182	140	230	200	150	110	84	4-φ18	18	3
50	2″	192	162	252	230	165	125	99	4-φ18	20	3
