QDQ421F氣動緊急切斷閥

  • 產品詳情

氣動緊急切斷閥這是一種安全保護閥,安裝在液化石油氣儲罐站液相與氣相管路上,與空壓機(或儲氣罐) 配套使用, 以便在管道發生大量泄漏時,氣源泄壓或高溫使易熔塞合金熔化,閥門自動關閉止漏,起安全保護作用。此閥也可做為氣動截止閥使用。可實現遠距離控制,關閉迅 速,開啟靈活。是替代進口的理想選擇。
工作原理及結構說明
本閥在無氣壓情況下,閥瓣處于常閉狀態,當氣泵把壓力氣輸入本閥氣缸時,閥瓣開啟,當需要關閉閥門或遇有緊急情況時,將壓力泄掉即自動關閉。
本閥是由柱塞固定在閥座上,當缸即閥瓣,當壓力氣通過閥座注入氣缸時,閥瓣即離開閥座,當壓力泄掉,閥瓣由于彈簧力的作用,迅速關閉。
閥門工作介質的流動方向,閥座端為出口,無閥座端即為進口和氣壓力方向相反。通徑(DN):25-200(mm)
壓力(PN):2.5,4.0MPa JIS-10K,20K
氣源接口:PC1/4
高溫溶閉溫度:70±5℃
性能規范



公稱壓力PN
2.5、4.0MPa
氣缸工作壓力
≤4.0MPa
適用溫度T
-40-+80℃
氣缸使用介質
氫氣、空氣
工作介質
液化氣、天然氣
熔閉溫度
70℃-±5℃
閉止時間
≤10秒
氣缸開啟介質
≥0.4MPa
 主要零件材料



閥體
閥桿
彈簧
密封圈
碳鋼
不銹鋼
鉻釩鋼
聚四氟乙烯

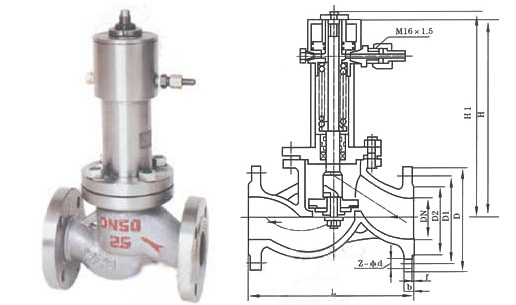

QDQ421F主要外形尺寸和連接尺寸



PN
DN
L
H
H1
D
D1
D2
b
f
Z-φd
2.5MPa
4.0MPa
25
160
260
230
115
85
65
16
2
4-14
32
180
270
240
135
100
78
18
2
4-18
40
200
280
250
145
110
85
18
3
4-18
50
230
300
270
160
125
100
20
3
4-18
80
310
360
320
195
160
135
22
3
8-18
100
350
400
360
230
190
160
24
3
8-23
150
480
510
510
300
250
218
30
3
8-25
200
600
610
550
360
310
278
30
4
12-25
QDY421F-25 /40液動緊急切斷閥
性能規范



公稱壓力PN
0.5MPa
4.0MPa
油缸使用壓力
≤4.0MPa
適用溫度T
-40-+50℃
油缸使用介質
13#機械油
工作介質
液化石油氣
熔閉溫度
40℃-±50℃
閉止時間
≤10秒

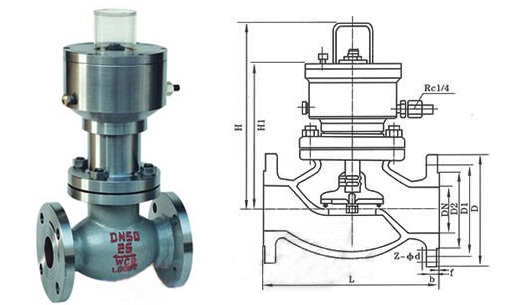

 QDY421F主要外型尺寸和連接尺寸



PN
DN
L
H
H1
D
D1
D2
b
f
Z-φd
2.5MPa
4.0MPa
25
160
232
242
115
85
65
16
2
4-14
50
230
346
359
160
125
100
20
3
4-18
80
310
445
465
195
160
135
22
3
8-18
100
350
590
623
230
190
160
24
3
8-23
150
480
610
635
300
250
218
28
3
8-25
200
600
630
645
360
310
278
30
4
12-25
