公稱壓力 PN(MPa)	工作溫度℃	濾網目數	適用介質
2.0 150LB	300	20～150	蒸汽、空氣 、水、油
5.0 300LB	425	20～150



零件名稱	材料
閥體	碳鋼、不銹鋼
濾網蓋	碳鋼、不銹鋼
濾芯網	不銹鋼
墊片	柔性石墨

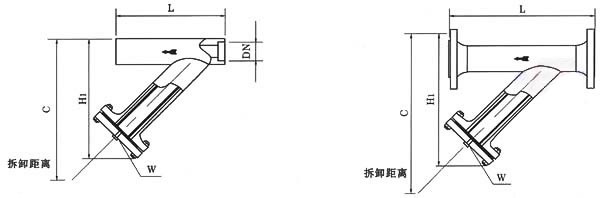

公稱壓力 (MPa)	連接方式	公稱通徑 DN	外形尺寸mm			公稱壓力 (MPa)	連接方式	公稱通徑 DN	外形尺寸mm			W（in）
			L1	L2	C				L1	L2	C
PN-2.0	錐管螺紋 承插焊	15	130	250	160	PN-2.0	法蘭	15	260	280	177	RC3/8"
		20	130	250	165			20	280	308	196
		25	140	250	170			25	290	322	208
		32	160	300	195			32	310	353	227
		40	170	300	200			40	320	367	238
		50	180	320	215			50	300	339	240	RC1/2"
		65	65	340	382			274
		80	80	380	438			307
PN-5.0	錐管螺紋 承插焊	15	130	250	169	PN-5.0	法蘭	15	260	280	181	RC3/8"
		20	130	250	179			20	280	308	205
		25	140	250	182			25	290	322	215
		32	160	300	209			32	310	353	234
		40	170	300	217			40	320	354	250
		50	190	320	230			50	350	396	254	RC1/2"
		65	65	370	438			286
		80	80	400	523			317
