SQ48X-1三通切換閥(下切換)

產品詳情

SQ48X-1三通切換閥（又稱下切換），由四通體、閥座、閥塞、閥桿、密封圈等零件組成。閥桿連帶閥塞上下運動，實現閥門的啟閉。上下閥座上裝有硅橡膠密封圈，分別封閉上下兩通。
SQ48X-1三通切換閥的驅動可采用氣缸、油缸、電動推桿等不同的操作方式，閥桿只做直線運動，其行程和推力見注，驅動裝置用戶自備，也可提出要求特殊訂貨處理。

主要性能參數

采用氣動驅動裝置：氣源壓力0.35-0.6Mpa
采用油缸驅動裝置：液壓0.8Mpa

公稱壓力：0.25Mpa
介質壓力：0.05Mpa
適用溫度：≤180℃
密封材料：硅橡膠
啟閉時間：2-6S

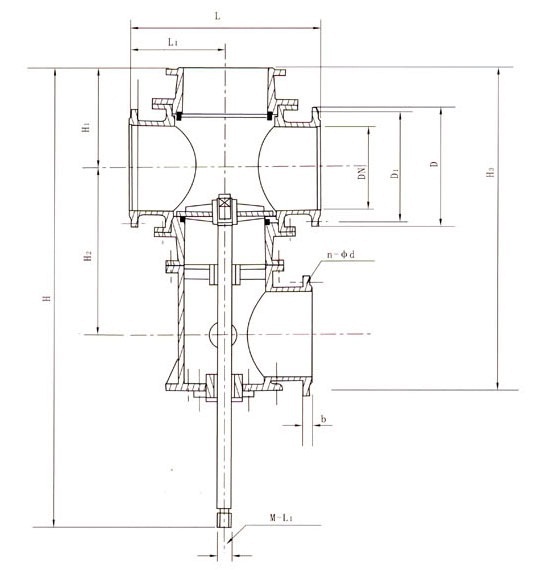

主要外形連接尺寸

DN	D	D1	N-φd	b1	L	L1	H1	H2	H3	H	M-L1	推力（N)
350	490	445	12-φ22	20	800	400	410	600	350	1910	M36×2-40	350
400	540	495	16-φ22	20	860	430	450	650	380	2060	M36×2-40	380
500	645	600	20-φ22	20	920	460	550	875	430	2475	M40×2-50	430
600	755	705	20-φ26	22	1000	500	600	975	500	2700	M44×2-60	500
700	860	810	24-φ26	22	1200	600	650	1075	550	3075	M48×2-80	550
800	975	920	24-φ30	22	1400	700	700	1175	600	3375	M56×2-80	600
900	1075	1020	24-φ30	22	1400	700	750	1280	650	3580	M60×2-100	650
1000	1175	1120	28-φ30	24	1500	750	800	1400	700	3850	M60×2-100	700
