型號	閥體	閥瓣	支架	閥桿
J41F4-10/16	WCB襯F4	WCB襯F4	WCB襯F4	2Cr13
J41F46-10/16	WCB襯F46	WCB襯F46	WCB襯F46



型號	公稱壓力 PN（MPa）	殼體試驗壓力（MPa）	密封試驗壓力（MPa）	工作溫度 （℃）	適用介質(zhì)
J41F4-10	1.0	1.5	1.1	-20 ~180	硫酸、氫氟酸、磷酸、硝酸、鹽酸、各種有機酸、有機溶劑、強氧化劑以及其它各種強腐蝕介質(zhì)
J41F4-16	1.6	2.4	1.76	-20 ~180
J41F46-10	1.0	1.5	1.1	-20 ~150
J41F46-16	1.6	2.4	1.76	-20 ~150

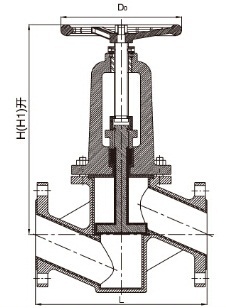

公稱通徑 DN（mm）	尺寸（mm）
	L	H	H1	D0
15	130	220	250	125
20	150	220	250	125
25	160	235	270	125
32	180	265	300	170
40	200	280	315	170
50	230	310	355	170
65	290	340	400	250
80	310	420	500	250
100	350	460	540	320
125	400	470	570	320
150	480	560	670	360
200	600	610	725	400
250	730	750	870	500
300	850	860	1020	600
